|
تفاصيل المنتج:
|
| المعيار: | GB712, ASTM A131, ABS, BV, LR, DNV, CCS | معالجة السطح: | المغلفة، المجلفن، رسمت |
|---|---|---|---|
| فصل: | CCS BV GL AB كانساس | الحجم: | مخصصة |
| شروط التسليم: | عادي، مروي، خفف، TMCP، اختبار التأثير | الدرجة: | AH32، AH36، DH32، DH36، EH32، EH36 |
| مدة التداول: | EXW ، FOB ، CIF ، CFR | المواد: | فولاذ الكربون |
| مطحنة: | باو ستيل ميتل ستيل | النوع: | طبق |
| التطبيق: | بناء السفن، منصات البحرية، البناء | الطول: | 3000 مم -18000 مم |
| استخدام خاص: | صفيحة فولاذية عالية القوة | التقنية: | المدرفلة على البارد / المدرفلة على الساخن |
| ميناء التحميل: | شنغهاي وتيانجين وتشينغداو | ||
| إبراز: | صفيحة الفولاذ عالية المقاومة AH36,صفيحة فولاذية للسفن 50mmT,1500 مليليتر لوحة فولاذية للسفن,50mmT Ship Steel Plate,1500mmL Ship Steel Plate |
||

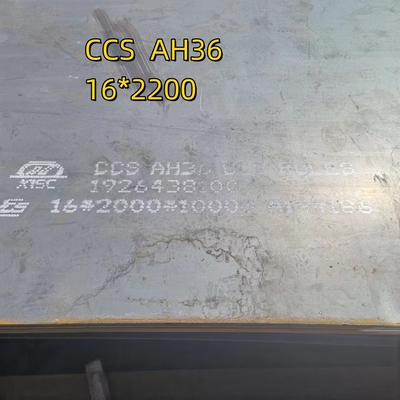

يشير صفيحة الصلب في بناء السفن إلى صفيحة الفولاذ الكربوني والسبائك المستخدمة في البناء البحري والبحري ، والصنفات الشائعة هي A ، B ، D ، E ، AH32 / 36 / 40 ، DH32 / 36 / 40 ،و EH32/36/40 التي تتراوح من قوة مختلفةاللوحات المستخدمة عادةً في تصنيع هيكل السفن والجدران والطوابق العليا وغطاء فتحات الناقلات والناقلات الكبيرة وسفن الحاويات وحاملات الغاز الطبيعي المسال.
بالنسبة لألواح بناء السفن عالية المقاومة مثل AH36 ، DH36 ، EH36 ، تم استخدامها على نطاق واسع في مناطق الإجهاد العالي للسفن ، بالمقارنة مع الصلب القوي العام ،أنها تقدم نفس القوة مع السماكة الأصغر.
مادة صلبة لبناء السفن من فولاذ الكربون والسبائك، متوافقة مع القوة العالية، درجة الحرارة المنخفضة والحرارة عالية الدخول لحام.
يتم إنتاج لوحات الصلب في بناء السفن بموجب طرق إنتاج معتمدة من جمعيات التصنيف في مختلف البلدان تشير إلى الصلب البحري والبحري.
وفقًا لقوتها، يمكن تقسيم صفيحة بناء السفن إلى الصفوف التالية:
1يتم تمييز الصفوف العامة A و B و D و E حسب درجة حرارة الصدمة للصلب. قيم الصدمة لجميع فئات الصلب هي نفسها.
2متطلبات التسخين المسبق للصلب في هيكل الهيكل عالي الكثافة: بالنسبة لجميع ألواح AH و DH و EH ذات سمك أكبر من 30 ملم ، يجب أن يتم تسخين زاوية المفاصل ، إلى 120 ~ 150 درجة مئوية قبل اللحام.
3بالنسبة لسمك الصفيحة ≤ 30 ملم ، تكون درجة حرارة البيئة أقل من 5 درجة مئوية ، يتم تسخينها مسبقًا إلى 75 درجة مئوية ؛ درجة حرارة البيئة أقل من 0 درجة مئوية ، يتم تسخينها مسبقًا إلى 75 ~ 100 درجة مئوية.
نطاق السماكة: 5 ملم -150 ملم
نطاق العرض: 1500 مم-3900 مم
طول النطاق: 6 م، 12 م، الملفات
مع طلاء مضاد للصدأ.
|
العناصر |
ج |
م |
ال |
نعم |
(ب) |
S |
|---|---|---|---|---|---|---|
|
AH32 |
≤0.18 |
0.7~1.60 |
≥0.015 |
0.10 ~ 0.50 |
≤0.04 |
≤0.04 |
|
DH32 |
≤0.18 |
0.90 ~ 160 |
≥0.015 |
0.10 ~ 0.50 |
≤0.04 |
≤0.04 |
|
EH32 |
≤0.18 |
0.90 ~ 160 |
≥0.015 |
0.10 ~ 0.50 |
≤0.04 |
≤0.04 |
|
AH36 |
≤0.18 |
0.7~1.60 |
≥0.015 |
0.10 ~ 0.50 |
≤0.04 |
≤0.04 |
|
DH36 |
≤0.18 |
0.90 ~ 160 |
≥0.015 |
0.10 ~ 0.50 |
≤0.04 |
≤0.04 |
|
EH36 |
≤0.18 |
0.90 ~ 160 |
≥0.015 |
0.10 ~ 0.50 |
≤0.04 |
≤0.04 |
الكربون هو عنصر تعزيز لا غنى عنه في الصلب، ولكن زيادة محتوى الكربون يقلل من صلابة الصلب في درجة حرارة منخفضة وتدهور قابلية الصلب للصيانة.,من الضروري السيطرة على محتوى C في الصلب.
وفقاً للتجربة في إنتاج الصلب الذي يحتوي على الألومنيوم، من أجل ضمان محتوى الألومنيوم في الصلب وسلاسة الصلب المنصهر،طريقة إزالة الأكسدة مسبقاً هي التحكم الصارم بمحتوى الكربون في النقطة النهائية وتسليط سبيكة الحزمة الكبيرة للسيطرة على أكسدة الصلب المنصهرطريقة إضافة الألومنيوم
من أجل ضمان صلابة جيدة للصدمة منخفضة درجة الحرارة من نوع الصلب ، فإن التدحرج من لوحة السفينة من فئة 355MPa يتبنى عملية التدحرج المسيطر عليها من النوع الثاني.
|
الخصائص الميكانيكية |
|||||||
|---|---|---|---|---|---|---|---|
|
- نعم
الصف الحديدي |
- نعم
سمك/ملم - نعم |
- نعم نقطة الوصول / MPa |
- نعم قوة الشد / MPa |
- نعم - نعم الطول/٪ |
اختبار الاصطدام من نوع V |
||
|
الحرارة/ °C |
متوسط امتصاص الأثر العملAkv/J |
||||||
|
عمودي |
الأفقية |
||||||
|
أ |
≤50 |
≥235 |
400~490 |
≥22 |
- |
- |
- |
|
ب |
≤50 |
≥235 |
400~490 |
≥22 |
0 |
≥27 |
≥20 |
|
د |
≤50 |
≥235 |
400~490 |
≥22 |
-10 |
≥27 |
≥20 |
|
E |
≤50 |
≥235 |
400~490 |
≥22 |
-40 |
≥27 |
≥20 |
|
AH32 |
≤50 |
≥315 |
440~590 |
≥22 |
0 |
≥31 |
≥22 |
|
DH32 |
≤50 |
≥315 |
440~590 |
≥22 |
-20 |
≥31 |
≥22 |
|
EH32 |
≤50 |
≥315 |
440~590 |
≥22 |
-40 |
≥31 |
≥22 |
|
AH36 |
≤50 |
≥355 |
490 ~ 620 |
≥22 |
0 |
≥34 |
≥24 |
|
DH36 |
≤50 |
≥355 |
490 ~ 620 |
≥22 |
-20 |
≥34 |
≥24 |
|
EH36 |
≤50 |
≥355 |
490 ~ 620 |
≥22 |
-40 |
≥34 |
≥24 |
يمكن للقوة العامة لألواح الصلب من تصنيف A و B لبناء السفن تلبية متطلبات العملية والخصائص الميكانيكية من خلال التدحرج العادي ، لذلك عملية الإنتاج بسيطة نسبياً.
الصف D و E سلسلة (بما في ذلك AH32 / 36 ، DH32 ، DH36 ، EH32 ، EH36) لوحات الصلب بناء السفن تتطلب صلابة جيدة في درجات الحرارة المنخفضة وأداء اللحام الجيد.إنتاج صفيحة الصلب عالية المقاومة لبناء السفن تحتاج إلى تطبيعها عن طريق عمليات التدحرج المتحكم بها والتبريد أو المعالجة الحرارية المتحكم بها مع معدات أكثر اكتمالافي الوقت نفسه ، من المطلوب أن تكون نقاء الصلب الداخلي للشرائح المقدمة عالية ، وخاصة محتوى S ، P ، N ، 0 و H في الصلب يجب أن يتم التحكم فيه بدقة.
من أجل ضمان أداء لوحات السفن عالية القوة، يتم اعتماد تكنولوجيا السبائك الصغيرة.في تركيبة مع عملية التدحرج المسيطر عليها، يتم تنقية الحبوب وتحسين صلابة.
القوة العالية، المواصفات العالية، مع نطاق السفينة الكبير والسلامة، والتغييرات في مواصفات الطلاء، والطلب على الألواح العادية من الفئة A يتم تقليصها تدريجيا،والطلب على الألواح عالية القوة يزدادوالتي تتركز في السفن الكبيرة التي يبلغ عرضها 5 أمتار
اتصل شخص: Mr. Gao Ben
الهاتف :: +86-18068357371
الفاكس: 86-0510-88680060
